XREF

أمر xref
EXTERNAL REFERENCE
مرجع خارجي
و هو لاستدعاء ملف اخر كمرجع خارجي ليظهر في اللوحه التى نعمل بها
و لهذا فوائد كثيرة جدا
ان اللوحة تكون خفيفة عكس ما اضع الملف كاملا نسخ و لصق بالبلوكات و اللاير
سرعة التعديل
فمثال واقعي
لدي لوحة سأعتمد عليها في عشرين لوحة
بدون أمر xref سأنسخ الملف عشرين مرة و اعمل عليها
مفيش مشكلة لكن ماذا ستفعل عندما يحدث تعديل في اللوحة الاساسية ؟؟؟
ستضطر للدخول الى العشرين لوحة و التعديل اليدوي وحذف اللوحة الاصلية
اما xref فالتعديل في لوحة واحدة

و افرق بين الكتلة و xref
ان الكتلة مدرجة في ملف ارسم اينما ذهب فهي معة
اما الاكسريف فيحتفظ بالمسار فاذا الغيت الملف الاصلي لن يظهر في اللوحة

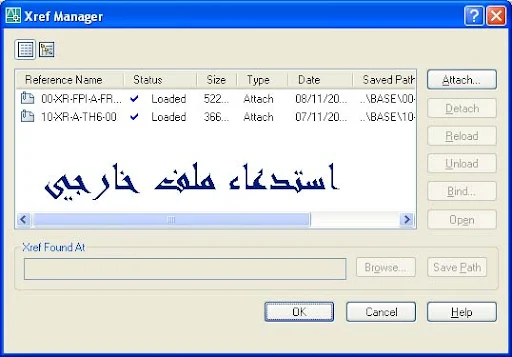

لاستدعاء الامر اكتب xr

الخيارات

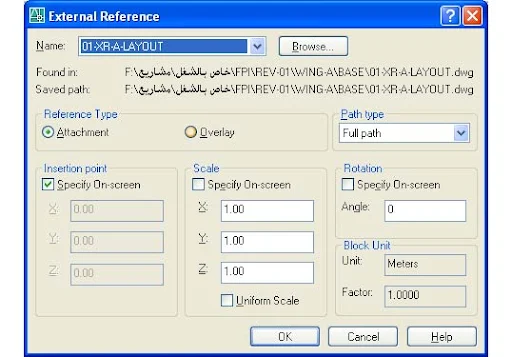

attach

ادراج مرجع خارجي

عند الضغط عليه





في ال path type
نجد الخيارات التالية
full path
و هو لجعل المسار كاملا
مثل
d:\we\ss.dwg
و لكن الوصله ستفسد اذا انتقل الملف من مكانه

relative path
مسار نسبي اذا كان الاكسرف في مجلد فرعي
بحيث يمكن نقل المجلد من مكانة الى مكان اخر و لايختفي الاكسرف
no path
و هو يعني عدم وجود مسار نهائيا
اي ان الملفين موجودين في نفس المجلد

detach
حذفة نهائيا
reload
اعادة التحميل
unload
ايقاف التحميل
bind
لتفجير الاكسرف
